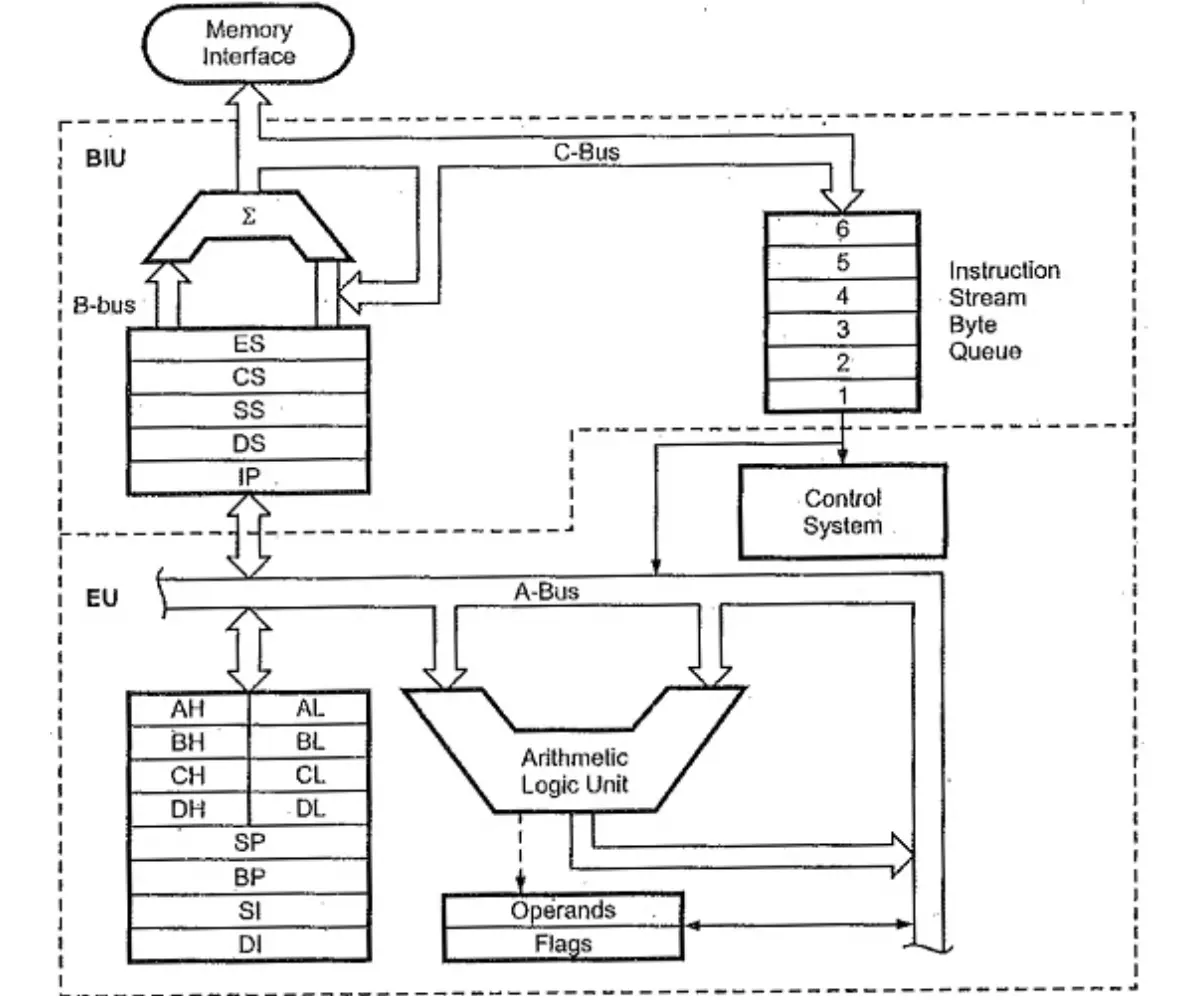

Arquitectura 8086

La arquitectura Intel 8086es una Arquitectura de Computadoras muy popular en su momento.

Registros de propósito general:

1. $AX$: acumulador para cálculos aritméticos.
2. $BX$: base. Puede ser índice para direccionamiento indexado.
3. $CX$: contador. Controla la cantidad de ciclos en un loop.
4. $DX$: datos. Sirve para I/O.

Registros apuntadores (sirven para el direccionamiento):

1. $SP$: stack pointer. Suma o resta 2 o 1 al hacer PUSH o POP.
2. $BP$: base pointer. Sirve para Direccionamiento Indirecto dentro de la pila (stack).
3. $SI$: source index. Sirve para operaciones con cadenas.
4. $DI$: destination index. Sirve para operaciones con cadenas.

El registro de banderas contiene 9 banderas:

1. $CF$: acarreo en instrucciones aritméticas.
2. $OF$: desbordamiento aritmético.
3. $ZF$: cero o comparación igual.
4. $SF$: resultado o comparación negativa.
5. $PF$: paridad, para verificar transferencias de bytes.
6. $AF$: auxiliar, indica si hay que ajustar operaciones con números BCD.
7. $DF$: controla la dirección hacia delante o atrás en operaciones con cadenas.
8. $IF$: indica si están disponibles las instrucciones de periféricos.
9. $TF$: modo debug, controla una operación paso a paso.

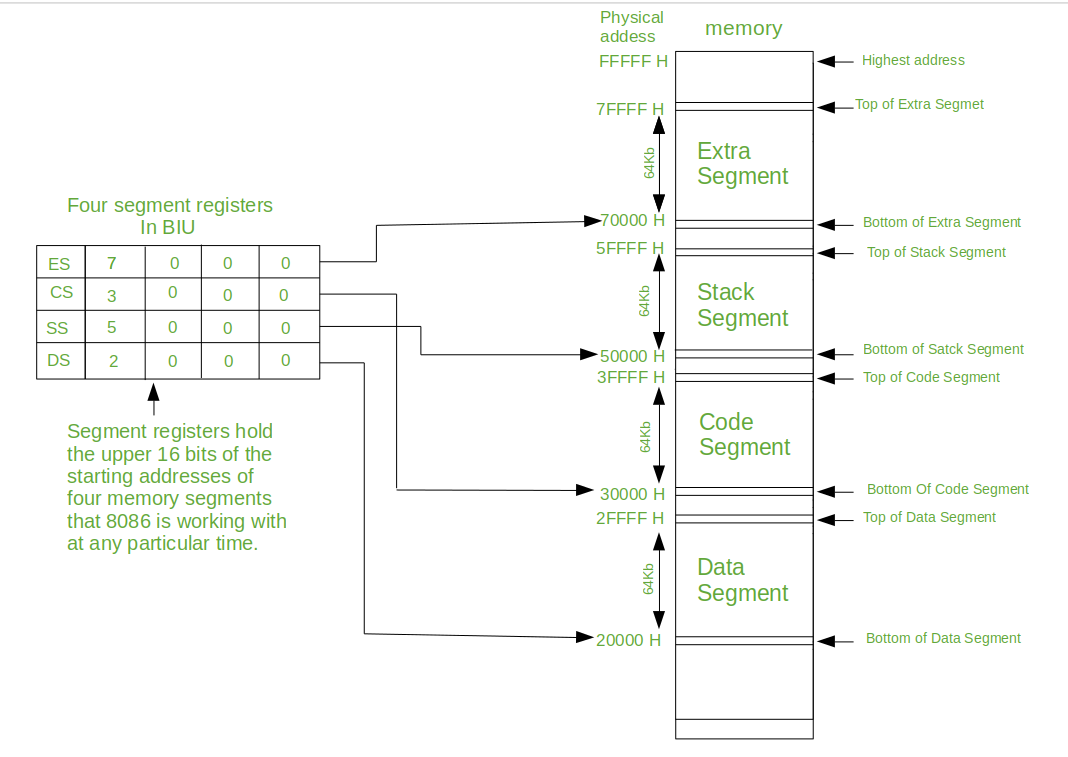

Segmentos de la Memoria

La Unidad de Memoria tiene en total 1 MB de capacidad, repartido en 16 segmentos de 64 KB cada uno.

Técnicas de Direccionamiento disponibles para obtener los operandos:

1. De registro: el más común. MOV AX,BX.
2. Inmediato: el operando es un literal en la instrucción. MOV BX,10.
3. Directo: se busca en una dirección de memoria. MOV BX,[1000] o MOV AX,TABLA.
4. Indirecto mediante registro: solo se puede con $BX$, $BP$, $SI$ o $DI$. MOV AX,[BX].
5. Por registro base: con $BX$ o $BP$ y se le suma un desplazamiento. MOV AX,[BP+2].
6. Indexado: suma de un desplazamiento y un índice. MOV AX,TABLA[DI].
7. Indexado a base: se considera además $BX$ o $BP$. MOV AX,TABLA[BX][SI].

En los ejemplos mostrados de cada tipo, TABLA es una referencia a una variable o dato.

Historia

1. 1971: Intel lanza su primer microprocesador 4004 integrado para calculadoras.
2. 1972: anuncian una versión mejorada del procesador.
3. 1974: lazan el Intel 8080.
4. 1978 y 1979: aparecen los microprocesadores 8086 y 8088, que pasaron a formar el “IBM PC”. El 8088 es idéntico al 8086, pero con un bus de 8 bits en lugar de 16 bits (siendo más barato).
