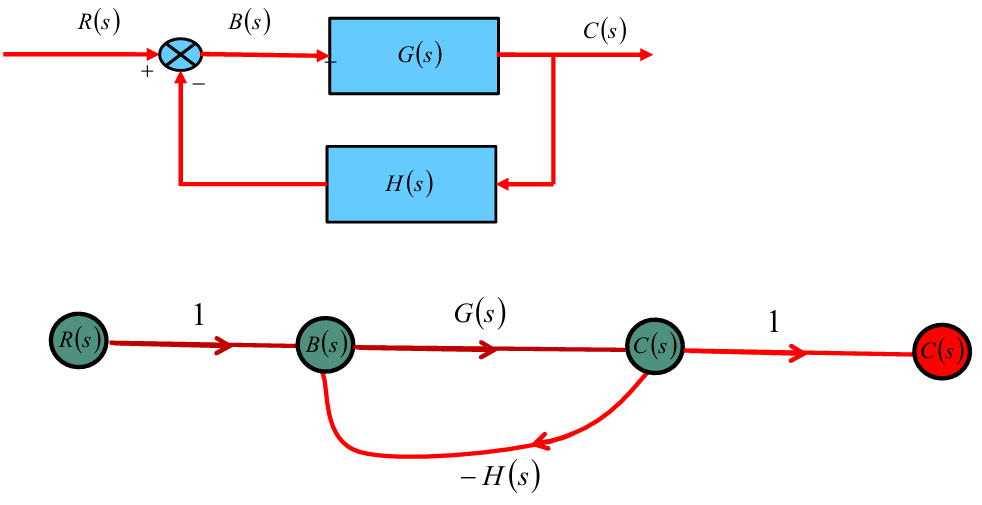

Un diagrama de flujo de señales permite hallar la Función de Transferencia de un Sistema de Control sin tener que reducir el Diagrama de Bloques Funcionales mediante el Álgebra de Bloques.
En estos diagramas, las señales son nodos y los bloques son ramas. Elementos;
- Rama: conecta dos nodos. Tiene sentido y transmitancia.
- Trayectoria: cualquier camino posible entre dos nodos.
- Trayectoria directa: camino entre dos nodos sin pasar dos veces por un nodo.
- Trayectoria cerrada: el nodo de inicio y de fin es el mismo.
- Lazo cerrado: trayectoria directa cerrada.
Se puede utilizar la Fórmula de Mason para hallar la función de transferencia.
