Diagrama de Forrester

Sea la siguiente relación causal:

$$\begin{array}{rl}\text{Flujo de agua}& \stackrel{+}{⟶}\text{Nivel}\\ \text{(}\underline{\text{variacioˊn}}\text{ de X)}\frac{dX}{dt}& ⟶X\text{(}\underline{\text{acumulacioˊn}}\text{ de X)}\end{array}$$

En la cual se considera a $\frac{dX}{dt}$ una variable de flujo y a $X$ una variable de nivel.

En la Dinámica de Sistemas, los diagramas de Forrester nos permiten diagramar relaciones de ese tipo para analizar la evolución de las variables de nivel del Modelo de Simulación que concierne a nuestro estudio de Simulación.

Las variables que brindan información del sistema pero no son de flujo o de nivel se denominan variables auxiliares.

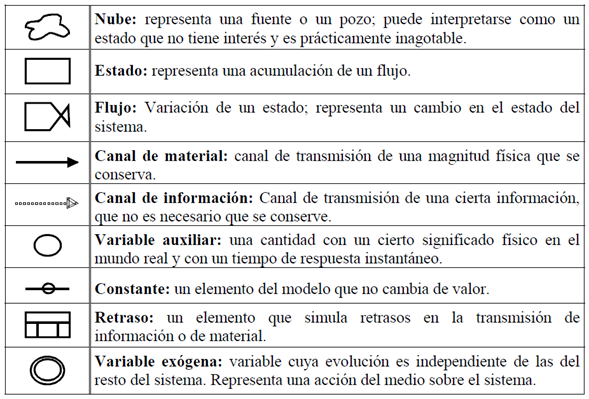

Símbolos en un diagrama de Forrester:

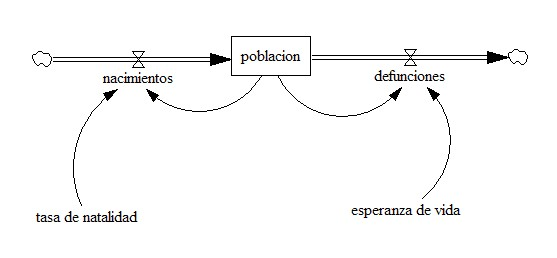

Ejemplo de diagrama de Forrester, para el caso de la dinámica poblacional de una población con una distribución uniforme:

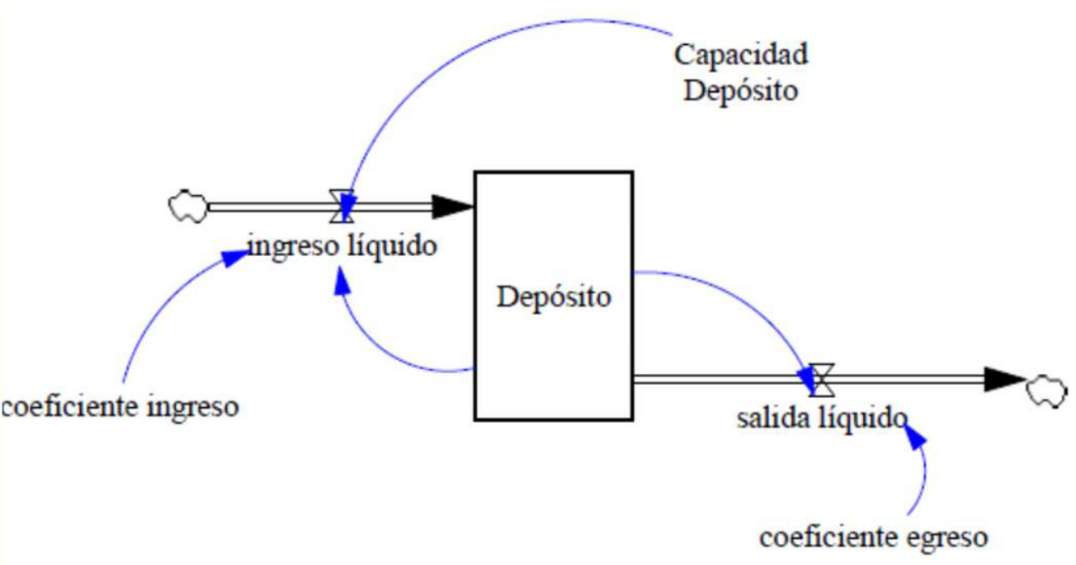

Otro ejemplo, esta vez para un depósito con capacidad de 100 litros, contenido inicial de 50 litros, una sola entrada por donde ingresa 1/10 del volumen vacío, y una salida por donde sale 1/10 del volumen contenido.
