Un diagrama de bloques funcionales sirve para modelar un Sistema de Control. El componente básico es un bloque funcional, donde :

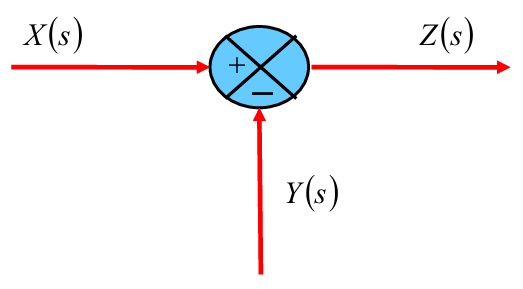

Un comparador, o punto suma, suma algebraicamente las señales, tal que :
Otros elementos:
- Punto de separación: bifurca una señal y la reproduce por igual para ambas ramas.
- Trayectoria directa: serie de elementos mediante los cuales la señal fluye de entrada a salida.
- Trayectoria de realimentación: trayecto desde la salida controlada al punto suma de la entrada.
- Trayectoria de pre-alimentación: los elementos a la izquierda del punto suma.
- Señal de entrada: señal externa aplicada al SC para generar una acción deseada.
En la Ingeniería de Control, “simplificar” un sistema es aplicar Álgebra de Bloques para pasar de un sistema complejo a uno simple.
