Diseño Estructurado

El diseño estructurado, propuesto por Yourdon y Constantine en 1978, es una metodología de desarrollo o enfoque anterior a los Métodos Orientados a Objetos. Si bien ya quedó obsoleto, algunas de sus propuestas siguen siendo relevantes.

El diseño estructurado surge como consecuencia de la programación estructurada, y está orientado a las funciones y datos. Se centra en buscar la mejor solución dentro de las limitaciones dadas.

El diseño estructurado es el proceso de decidir qué componentes interconectados de qué manera solucionarán un problema bien especificado.

El objetivo es crear software de mayor calidad a menor costo, lo cual significa alcanzar la:

1. Eficiencia: el uso inteligente de los recursos.
2. Mantenibilidad: $\text{mantenibilidad}=\text{confiabilidad}/(\text{confiabilidad}+\text{reparabilidad})$.
3. Modificabilidad: capacidad de extender el sistema.
4. Flexibilidad: capacidad de tener muchas variaciones del mismo sistema.
5. Generalidad: alcance sobre una temática. Es importante para sistemas de propósito general.
6. Utilidad: facilidad de uso. Noción temprana de la Usabilidad.

Estos objetivos conforman la calidad objetiva de un sistema.

Principios:

1. Abstracción y ocultamiento de la información.
2. Refinamiento sucesivo.
3. Modularidad: factorización en base al principio de “divide y vencerás”.
4. Arquitectura del software: diseñar la estructura de datos y la estructura del programa (o jerarquía de control).
5. Procedimientos del software.

Conceptos

Cajas negras

Conviene usar módulos con entradas y salidas definidas, “sin mirar adentro”.

Costo

Sea $M(P)$ la medida del tamaño de un problema y $C(P)$ el costo de programar una solución. Sea $Q$ un problema distinto a $P$:

$$\begin{array}{rl}\text{Si }M(P)>M(Q)& ⟹C(P)>C(Q)\\ & ⟹M(P+Q)>M(P)+M(Q)\\ & ⟹C(P+Q)>C(P)+C(Q)\\ & ⟹C(P)>C\left(\frac{1}{2}P\right)+C\left(\frac{1}{2}P\right)\end{array}$$

Se deduce el Teorema Fundamental de la Ingeniería de Software: es más barato resolver un problema por partes.

Regla de Miller

Las personas mantienen en su cabeza $7\pm 2$ conceptos a la vez.

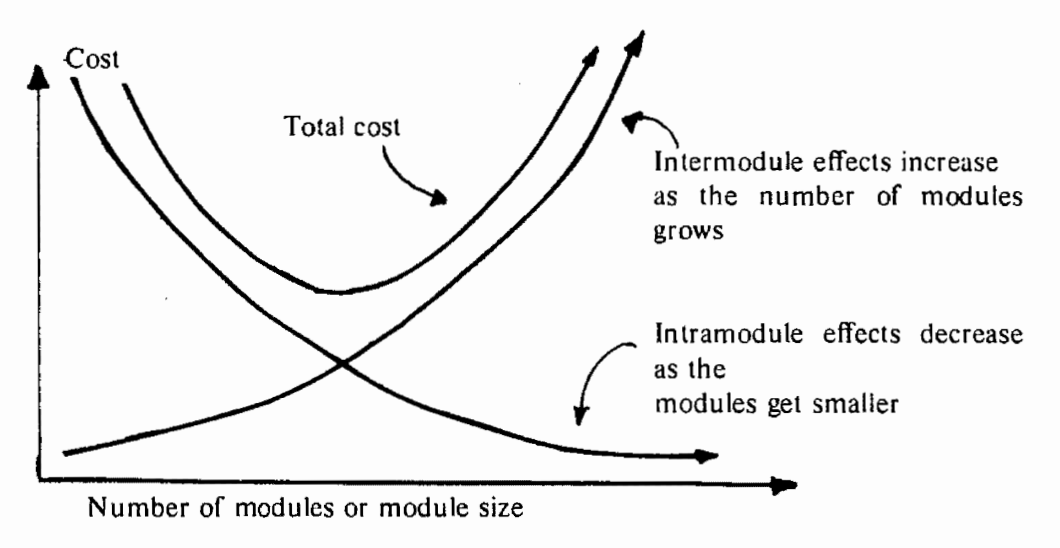

La regla de Miller nos dice que los errores se reducen al reducir la complejidad del sistema. Subdividir un sistema en módulos reduce su complejidad, lo cual reduce la cantidad de errores, lo cual reduce el costo de programación (de manera asintótica hasta cierto límite). Subdividir demasiado también genera problemas, así que se busca un punto óptimo.

Se busca alta Cohesión y bajo Acoplamiento.

Complejidad de las Interfaces

La complejidad de las interfaces (las firmas de las funciones) está dada por la cantidad, accesibilidad, y estructura de la información.

Estructura del Programa

Un módulo es una secuencia de sentencias lexicográficamente continua, limitada por elementos de frontera, con un identificador agregado. Por ejemplo: una función o un método.

Las conexiones a un módulo pueden ser:

• Normales: a través de una interfaz definida formalmente. Ej: call <fn>.
• Patológicas: van directo a un elemento interno del módulo invocado. Esto es muy difícil que suceda en la actualidad, pero era común durante la transición de la programación imperativa no estructurada a la programación estructurada. Ej: goto <tag>.

Morfología

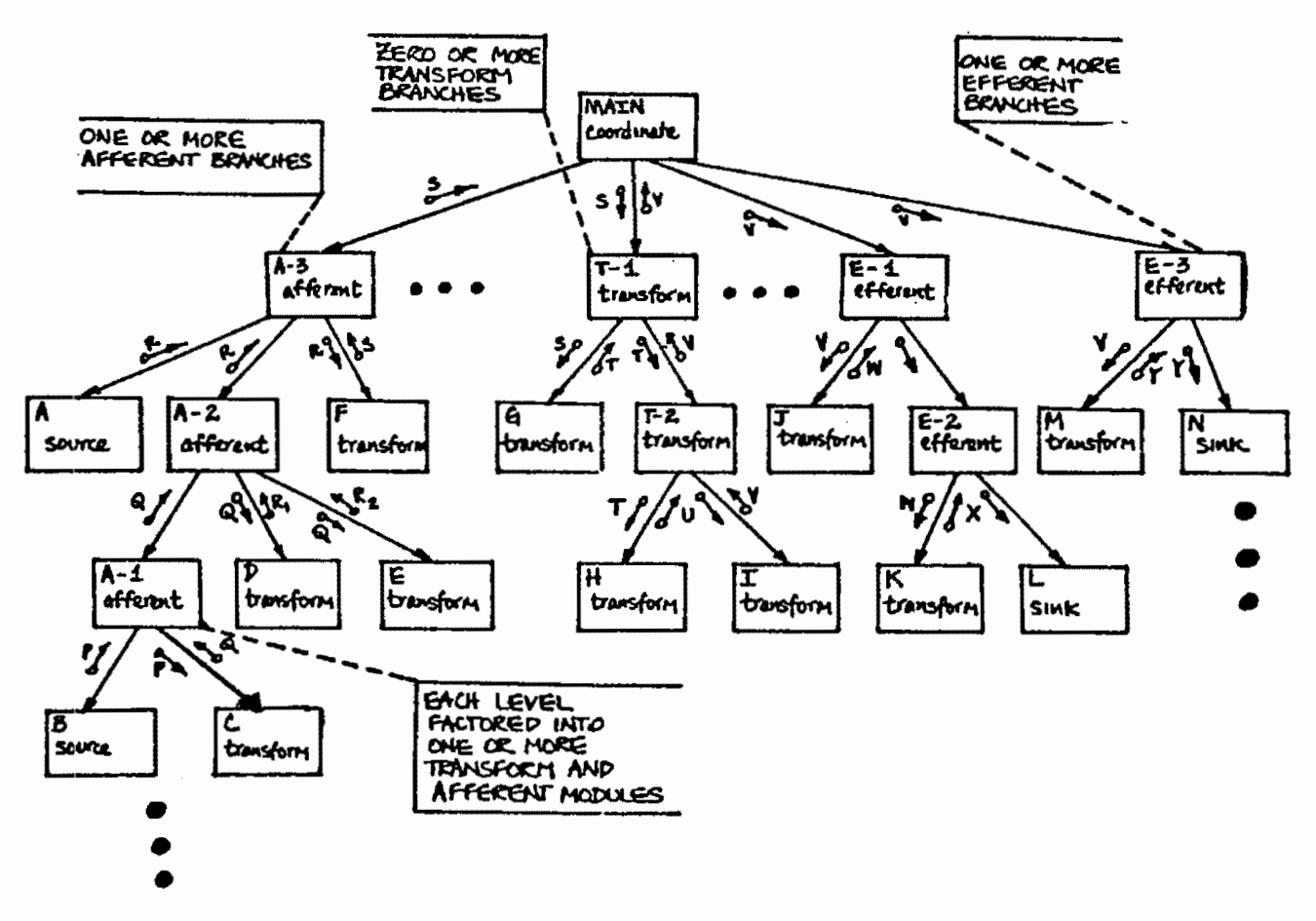

Un diagrama de estructura muestra la jerarquía de control del software:

En este tipo de diagramas, se pueden ver los distintos tipos de flujo de datos y flujo de control:

1. Flujo aferente: la información sube (de sub-módulos hacia super-módulos).
2. Flujo eferente: la información baja (de super-módulos hacia sub-módulos).
3. Transformación: la información baja al sub-módulo y luego vuelve a subir, transformada.
4. Coordinación: la información sube al super-módulo y luego es enviada a otro sub-módulo.

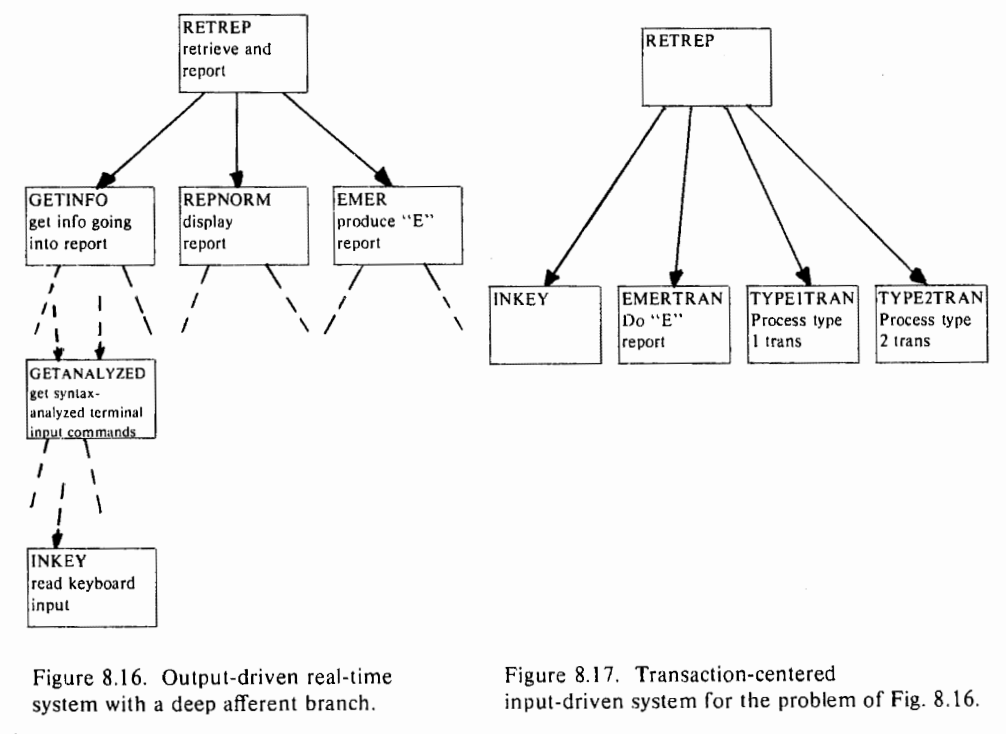

Con el concepto de flujos se pueden identificar estructuras desbalanceadas, las cuales pueden ser:

• Input-driven: o predominantemente eferentes. Las entradas se leen primero y luego el código decide cómo tratarlas.
• Output-driven: o predominantemente aferentes. Se activan los módulos aferentes (bajos) antes de obtener una primera entrada.

Es preferible un sistema balanceado o centrado en la transformación porque las ramas aferentes y eferentes están balanceadas. Este tipo de sistemas suelen estar muy factorizados. Se cree que una morfología centrada en la transformación crea sistemas más baratos.

Los sistemas no triviales tienen un razonamiento detrás de su morfología, dado que un diseñador decidió centrar el sistema en un aspecto que él considera importante. Esta decisión se debe tomar de manera racional (utilizando heurísticas) y no de manera intuitiva.

Heurísticas de Diseño

Las heurísticas de diseño son trucos que nos permiten incrementar la modularidad del sistema:

1. Tamaño de módulo: un módulo grande se puede simplificar identificando y extrayendo subfunciones, o descomponiéndolo en funciones.
2. Fan-out: la amplitud de control o ancho de salida es el número de subordinados inmediatos de un módulo. Conviene mantenerlo en $7\pm 2$.
3. Fan-in: el ancho de entrada es el número de módulos que invocan a este módulo. Siempre que sea posible, se desea maximizarlo.
4. Alcance de control: el módulo mismo y todos sus subordinados.
5. Alcance de efecto: todos los módulos cuya invocación está condicionada por un condicional. para un condicional dado, debe ser un subconjunto del alcance de control del módulo.

Análisis de Transformación

El análisis de transformación es una estrategia para derivar diseños estructurados modulares que solo requieren una pequeña reestructuración para ser finales. Es un modelo del flujo de información realizado desde un punto de vista top-down.

Pasos;

1. Obtener el diagrama de flujo de datos del problema.
2. Identificar los elementos de datos aferentes y eferentes.
3. Factorización del primer nivel.
4. Factorización de los flujos aferentes, eferentes. y de transformación.
