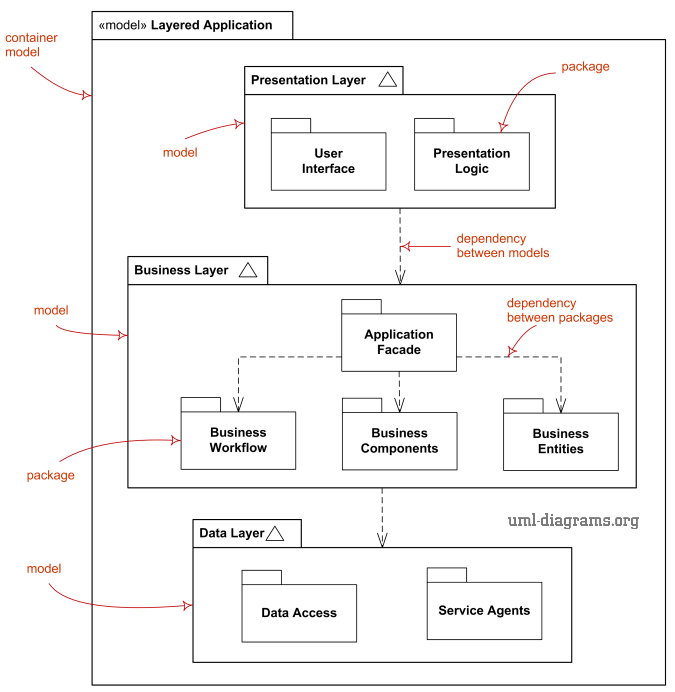

En la vista de gestión del modelo de UML, un diagrama de paquetes muestra las dependencias de nuestros paquetes, reflejando la arquitectura de alto nivel del sistema. Cada paquete es una unidad de organización del modelo.
- Modelo: es un paquete que abarca una descripción cerrada del sistema. Representa un POV.
- Subsistema: es un paquete con piezas de especificación y realización. Representa una partición.

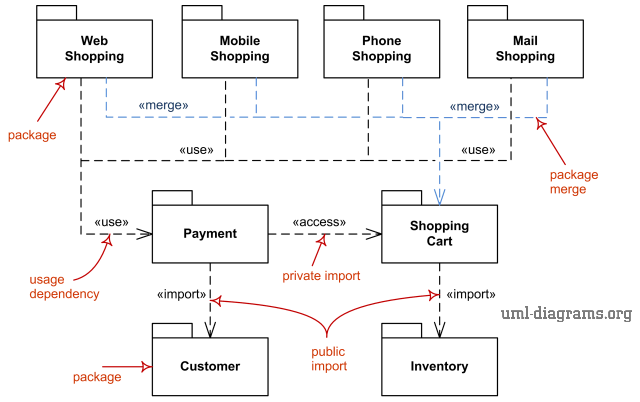

Una dependencia puede ser:
- De acceso: no modifica el namespace del cliente, sino que solamente concede permiso para hacer referencias. Ej:
Productos::Producto.get(). - De importación: agrega nombres al namespace del cliente. Ej:
Precio.get().
