Medios de Transmisión

Existen varios medios posibles para la Transmisión de Datos. Normalmente se clasifican en dos:

• Medios guiados.
• Medios no guiados.

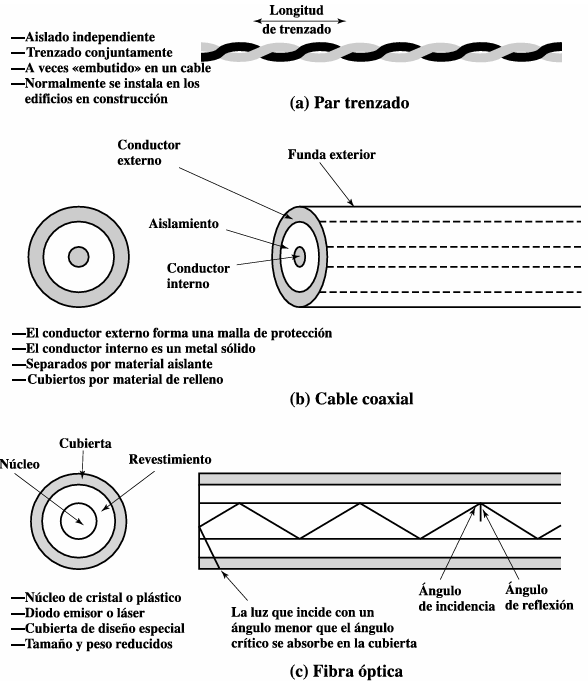

Medios Guiados

En estos medios de transmisión, la Capacidad del Canal depende drásticamente del medio y la distancia.

1. Par Trenzado: es muy utilizado, económico, y sencillo. Dos cables de cobre de 1 milímetro entrecruzados (para reducir la diafonía o interferencia electromagnética) van embutidos en un aislante. Tiene las menores prestaciones en cuanto a distancia y velocidad.
2. Cable Coaxial: es un conductor cilíndrico externo que rodea a un cable conductor. El diámetro varía entre 1 y 2,5 centímetros. Es mucho menos susceptible a la diafonía y puede cubrir mayores distancias que un par trenzado.
3. Fibra Óptica: es un medio flexible y extremadamente fino, de entre 2 y 125 micrómetros. Se construye con diversos vidrios y plásticos. Ofrece mayor ancho de banda y mayor separación entre repetidores, con menor tamaño, menor peso, y menor atenuación.

Medios No Guiados

Una antena es un conductor eléctrico que capta o irradia energía electromagnética. A mayor frecuencia, las antenas son más baratas, pero existe una mayor atenuación y ofrecen una menor distancia.

La ganancia de una antena es la Potencia Efectiva de salida en una dirección dada. Es una medida de su direccionalidad. Ecuación de transmisión de Friis entre una antena receptora y otra antena transmisora:

$\frac{P_r}{P_t}=G_t\cdot G_r\cdot {\left(\frac{\lambda }{4\pi R}\right)}^2$

Para los medios de transmisión no guiados se utilizan distintos rangos de frecuencias del espectro electromagnético, cada uno con distintas propiedades:

1. Microondas terrestres: son altamente direccionales. Una antena parabólica de 3 metros de diámetro se fija y alinea con la antena receptora. Si no hay obstáculos intermedios, se pueden alcanzar distancias de decenas de kilómetros. El ancho de banda está entre 2 y 40 GHz. Nos permiten transmitir a largas distancias. La principal pérdida se debe a la atenuación.
2. Microondas por satélite: un satélite de comunicaciones es una estación que retransmite microondas, actuando como enlace entre otras dos estaciones. En particular, los satélites geoestacionarios mantienen su posición respecto de la Tierra (son los más eficientes). En la órbita geoestacionaria hay 360, uno por cada grado sexagesimal. El rango óptimo es 1-10 GHz.
3. Ondas de radio: son omnidireccionales, por lo que no se requiere ni alinear antenas ni que sean parabólicas. Van entre 3 KHz y 300 GHz. Sufren una atenuación menor que las microondas.
4. Infrarrojos: no pueden atravesar paredes, lo que limita sus aplicaciones pero aumenta su seguridad, por lo que sufren menor interferencia. Esta banda no requiere permisos de organismos reguladores. Requieren line of sight.
5. Ondas de luz: ofrecen señalización unidireccional: un láser para enviar datos y un fotodetector para recibir datos. Requieren line of sight. Ofrecen un ancho de banda alto a un costo barato, pero el canal se ve afectado por niebla densa, lluvia, corrientes de aire generadas por calor, obstáculos, etc.
