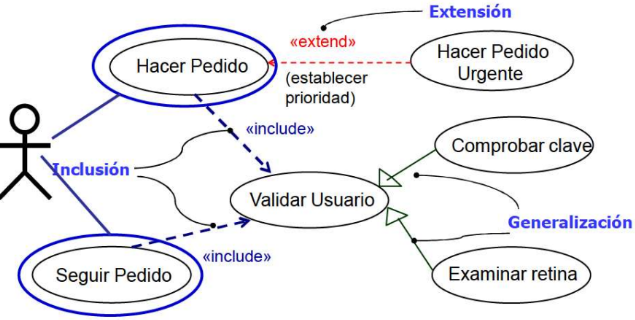

Un diagrama de casos de uso muestras las relaciones entre los actores y los Caso de Uso del Sistema (o Caso de Uso del Negocio). Modela a actores y sus casos de uso. Se lo diagrama desde el punto de vista del usuario y tiene un alto nivel de abstracción.
Un actor es una persona o sistema que asume un rol al interactuar con el sistema.
Un caso de uso es una secuencia de transacciones realizadas por el sistema para brindar valor a un actor del sistema.
Estos diagramas son una buena imagen general del sistema y sus usuarios, pero son malos para representar restricciones de diseño o Requisitos de Software no funcionales.
flowchart TD; 1[Identificar roles relevantes] --> 2[Identificar objetivos de cada rol] --> 3[Crear un caso de uso por objetivo] --> 4[Estructurar los casos de uso] --> 5[Revisar y validar con el usuario]
El caso de uso debe describir de forma clara el comportamiento externo observable del software. No se deben mencionar interfaces del sistema o situaciones externas al alcance del sistema. Se debe identificar claramente al actor y usar la voz activa en forma de acción-reacción. El caso de uso responde de forma completa al objetivo de un actor, y tiene sentido para el actor.
Un diagrama de CU no debe mostrar más de 15 casos, sino que debería particionarse en varios paquetes. Es conveniente agrupar las funcionalidades en módulos por actor. Hay que comprobar que los CU incluyan toda la funcionalidad del sistema.
Tipos de Caso de Uso
Según el nivel de detalle de su descripción:
- Breve.
- Informal.
- Expandido.
Para considerar la granularidad apropiada de un caso de uso, hay que tener en cuenta los objetivos de los actores.
Según si corresponde con un proceso de negocio o no:
- Primario.
- Secundario.
