Señales de Gobierno

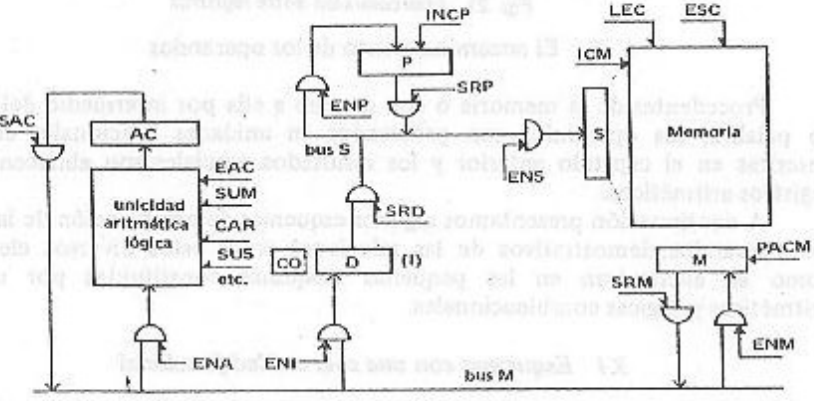

Las señales de gobierno o micro-órdenes activan distintos Circuitos Digitales de la Arquitectura ABACUS. Pueden ser de nivel o impulsionales. Se presumen de nivel y una flecha $\stackrel{⃗}{}$ encima indica que son impulsionales. Son generadas por el Secuenciador Central.

Toda señal de salida a Buses es de nivel, porque necesita estabilizar las lineas del bus.

Para la memoria:

1. $\overrightarrow{ENS}$: entrada a S (desde el bus S).
2. $\overrightarrow{ICM}$: inicio de un ciclo de memoria.
3. $\overrightarrow{PACM}$: puesta a cero de M.
4. $\overrightarrow{ENM}$: entrada a M.
5. $LEC$: lectura a memoria.
6. $ESC$: escritura a memoria.
7. $SRM$: salida de M (al bus M).

Para el control:

1. $\overrightarrow{ENI}$: entrada a I (desde el bus M).
2. $SRD$: salida de D (al bus S).
3. $\overrightarrow{ENP}$: entrada a P (desde el bus S).
4. $\overrightarrow{INCP}$: incremento de P.
5. $SRP$: salida de P (al bus S).

Para el procesamiento:

1. $ENA$: entrada al acumulador (desde el bus M). Es de nivel porque se lee directo del bus M para ahorrar un registro en la arquitectura.
2. $SAC$: salida de AC (al bus M).
3. $\overrightarrow{EAC}$: entrada al AC (desde la UAL).
4. $SUM,MUL,CAR,AND,SUS,DIV,XOR,...$: instrucciones que activan operadores.
